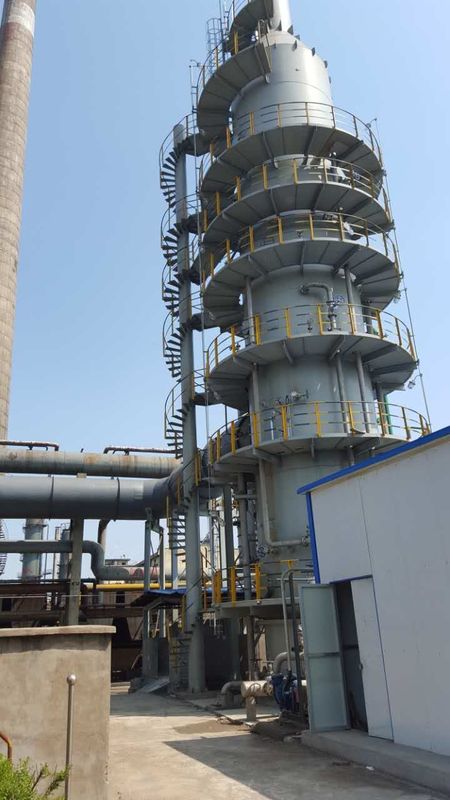

स्टील गैस उपचार उपकरण इंटीग्रल डिसल्फराइज़र टॉवर 1200 पा

स्टील डिसल्फराइजर को जेबी288< स्टील के वेल्डेड वायुमंडलीय दबाव पोत की तकनीकी स्थितियों के अनुसार सख्ती से डिजाइन, निर्मित और स्वीकार किया जाता है।इंटीग्रल डिसल्फराइजेशन टॉवर को मूल कंपाउंड डिसल्फराइजेशन टॉवर के आधार पर अपग्रेड किया गया है।उपकरण के मुख्य शरीर को विभिन्न मॉडलों के अनुसार Q235 स्टील प्लेट के 10 ~ 20 मिमी द्वारा वेल्डेड किया जाता है, जो कि यौगिक डिसल्फराइजेशन टॉवर की तुलना में अधिक सुंदर और उदार है, और उपयोग की प्रक्रिया में रिसाव करना आसान नहीं है;मुख्य अस्तर को विभिन्न रूपों में बनाया जा सकता है।एक को ग्रेनाइट पट्टी या सिरेमिक प्लेट के साथ पंक्तिबद्ध किया जा सकता है, बीच में एसिड-प्रतिरोधी सीमेंट ग्राउटिंग और शेल के साथ एक संपूर्ण बनाने के लिए;दूसरे को स्टील के खोल की आंतरिक सतह पर एपॉक्सी राल या कांच के तराजू के साथ लेपित किया जा सकता है।दोनों रूपों को एकीकृत कारखाना, साइट पर स्थापना;मंच, चढ़ाई सीढ़ी, तरल आपूर्ति पाइपलाइन और अन्य सहायक सुविधाएं साइट पर उत्पादन और स्थापना प्रणाली।
स्टील डिसल्फराइजेशन टॉवर की संरचना चिकनी और चिकनी है, और सीलिंग प्रदर्शन अच्छा है।इसमें एसिड प्रतिरोध, क्षार प्रतिरोध, संक्षारण प्रतिरोध, पहनने के प्रतिरोध और उच्च तापमान प्रतिरोध के फायदे हैं।सामान्य सेवा जीवन 20 वर्ष तक पहुंच सकता है।

प्रेरित पंखे द्वारा ग्रिप गैस को डिसल्फराइजेशन टॉवर में पंप किया जाता है, और पहले चरण के स्प्रे डिवाइस को डिसल्फराइजेशन टॉवर के रेडियल इनलेट डक्ट में व्यवस्थित किया जाता है।कूलिंग और प्री-डिसल्फराइजेशन के बाद ग्रिप गैस डिसल्फराइजेशन टॉवर के मध्य और निचले हिस्सों से समान रूप से ऊपर उठती है।Desulfurization तरल, सर्पिल नोजल के माध्यम से ग्रिप गैस और desulfurization तरल के पूर्ण मिश्रण के लिए एक बड़ा संपर्क क्षेत्र प्रदान करता है, जो गैस-तरल दो चरणों को पूर्ण द्रव्यमान हस्तांतरण और गर्मी हस्तांतरण भौतिक और रासायनिक प्रतिक्रिया करता है, इस प्रकार SO2 उच्च दक्षता हटाने को प्राप्त करता है।
डिसल्फराइजेशन टॉवर में दो-चरण निर्जलीकरण और धुंध हटाने वाला उपकरण होता है, डीसल्फराइजेशन के बाद ग्रिप गैस का बढ़ना जारी रहता है, और फिर बारी-बारी से बैफल डेमिस्टर की दो परतों से होकर गुजरता है, जिससे फोल्डिंग प्लेट पर कोहरे और छोटी बूंदों के कई प्रभावों के माध्यम से बड़ी बूंदें बनती हैं। .ग्रिप गैस से अलग होने के बाद बड़ी बूंदें गिरती हैं, और निर्जलित ग्रिप गैस को ग्रिप के माध्यम से चिमनी में छोड़ दिया जाता है।
डिसल्फराइजेशन दक्षता: ≥90% प्रतिरोध: <1200 पा

स्थापना चरण:
1. नींव के रूप में निर्दिष्ट स्थान पर जमीनी उपचार, नींव का आकार नींव लेआउट योजना पर आधारित होगा।
2. 1 खंड 3 मीटर उत्पादन, साइट उत्थापन के अनुसार desulfurization टावर।उपकरण के अनुसार 1,2,3,4 और इतने पर नीचे से ऊपर तक सममित फ्लैट स्थापना।यानी नंबर 1 को लेवल बेस पर, 2 को 1,3 पर 2 को बारी-बारी से रखा गया है।स्थापना आवश्यकताओं: संरेखण के अंदर और बाहर सरलीकृत गोल ताकत।लेवलिंग के आधार पर पहला सेक्शन हॉरिजॉन्टल और वर्टिकल होना चाहिए।नोड्स को एक दूसरे के लंबवत रखें।
डीसल्फराइजेशन टावर में 3.2-3 लेयर एटमाइजेशन डिवाइस, डिमिस्टर और फ्लशिंग डिवाइस लगाए गए हैं।परिसंचारी स्प्रे टॉवर, फ्लशिंग पानी के पाइप, पानी के पंप और इतने पर लेआउट योजना का उल्लेख कर सकते हैं, निर्धारित करने के लिए साइट इलाके के अनुसार।
4 के मुख्य निकाय के बाद, डिसल्फराइजेशन टॉवर स्थापित हो गया है, संयुक्त को सिलेंडर में समतल किया जाना चाहिए।
5. परिसंचारी अवसादन टैंक साइट स्थलाकृति के अनुसार मूल लेआउट योजना को संदर्भित कर सकता है, लेकिन एक प्रतिक्रिया टैंक, अवसादन टैंक और साफ पानी की टंकी है।
विवरण:
1. डिसल्फराइजेशन टॉवर के व्यास और ऊंचाई को वास्तविक ग्रिप गैस मात्रा, डिसल्फराइजेशन दक्षता और साइट के अनुसार समायोजित किया जा सकता है।
2. ग्रिप गैस इनलेट तापमान 200 डिग्री सेल्सियस से अधिक नहीं है, अगर तापमान> 200 डिग्री सेल्सियस, सी पूर्व-निचले टावर को बढ़ाने की जरूरत है।
3. आयातित धूल सांद्रता <200 mg/Nm3।
मैग्नीशियम ऑक्साइड डिसल्फराइजेशन लिक्विड का कार्य सिद्धांत
मैग्नीशियम ऑक्साइड डिसल्फराइजेशन मैकेनिज्म कैल्शियम ऑक्साइड डिसल्फराइजेशन मैकेनिज्म के समान है।क्षारीय ऑक्साइड पानी के साथ प्रतिक्रिया करके हाइड्रॉक्साइड बनाता है, और फिर जलीय सल्फाइट घोल में घुलने वाले सल्फर डाइऑक्साइड के साथ एसिड-बेस न्यूट्रलाइजेशन प्रतिक्रिया करता है।मैग्नीशियम ऑक्साइड प्रतिक्रिया द्वारा उत्पादित मैग्नीशियम सल्फाइट और मैग्नीशियम सल्फेट का पुन: उपयोग SO2 या सल्फेट में मजबूर ऑक्सीकरण के बाद मैग्नीशियम सल्फेट हेप्टाहाइड्रेट बनाने के लिए किया जाता है।
डिसल्फराइजेशन के दौरान मुख्य रासायनिक प्रतिक्रियाएं हैं:
एमजीओ+एच2ओ=एमजी (ओएच)2
Mg (OH)2+SO2=MgSO3+H2O
MgSO3+H2O+SO2=Mg (HSO3)2
O2MgSO3+MgSO4 MgSO3+1/2
मैग्नीशियम ऑक्साइड पुनर्जनन की मुख्य प्रतिक्रियाएं हैं
MgSO3→MgO+SO2
MgSO4→MgO+SO3
Mg (HSO3)2→MgO+H2O+2 SO2
O2SO2+SO3 SO2+1/2
SO3+H2O→H2SO4
एमजीएसओ4?जब उपोत्पादों का जबरन ऑक्सीकरण 7H2O

O2MgSO3+MgSO4 MgSO3+1/2
MgSO4+7 H2OMgSO4+MgSO4?7H2O
